Truss brug op maat

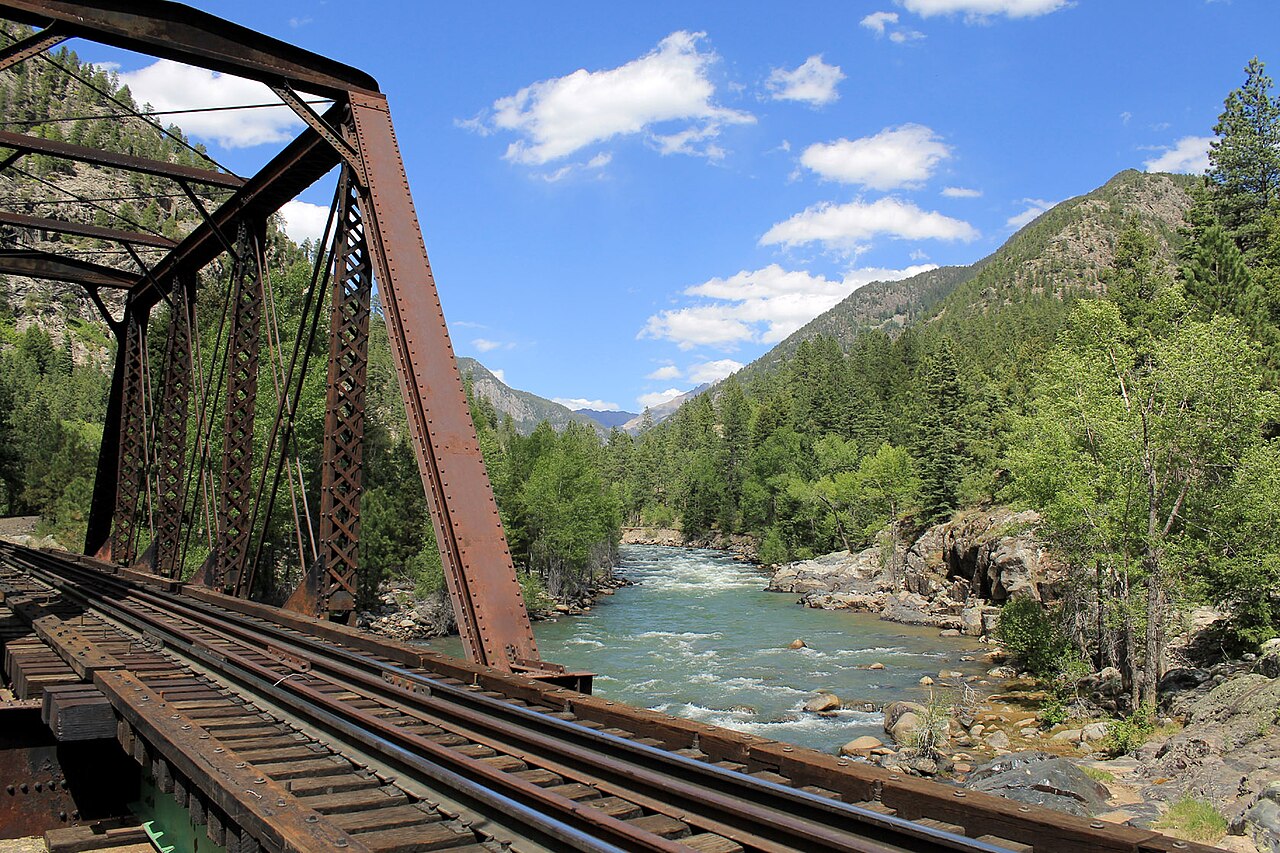

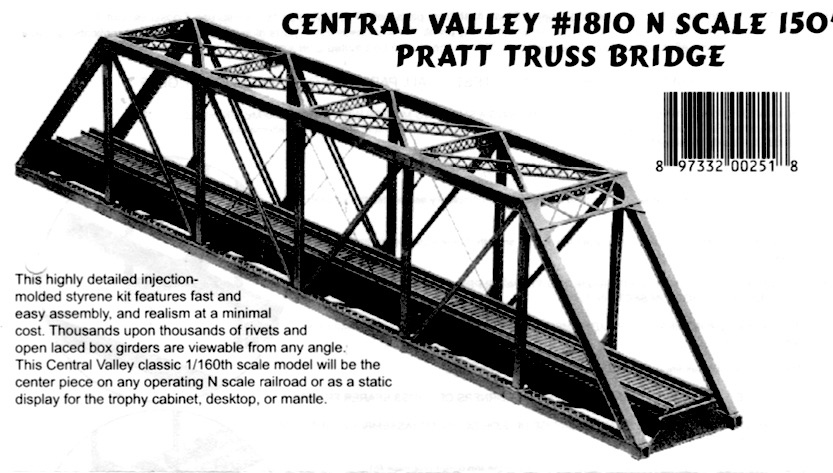

Op de High Line rijdt de trein vlak voor Silverton over een Pratt Truss stalen vakwerkbrug. Met enkele aanpassingen heb ik die gebouwd op basis van een Central Valley #1810 150’ Truss Bridge injection-molded styreen bouwpakket.

We korten de brug in tot 4 spanten i.p.v. 5 en passen de vorm van de eindportalen aan naar het prototype.

De draagbalken en bielzen

• Kort de draagbalk in tot 4/5
• Kort het bielzen-gietstuk in zodat het er op past

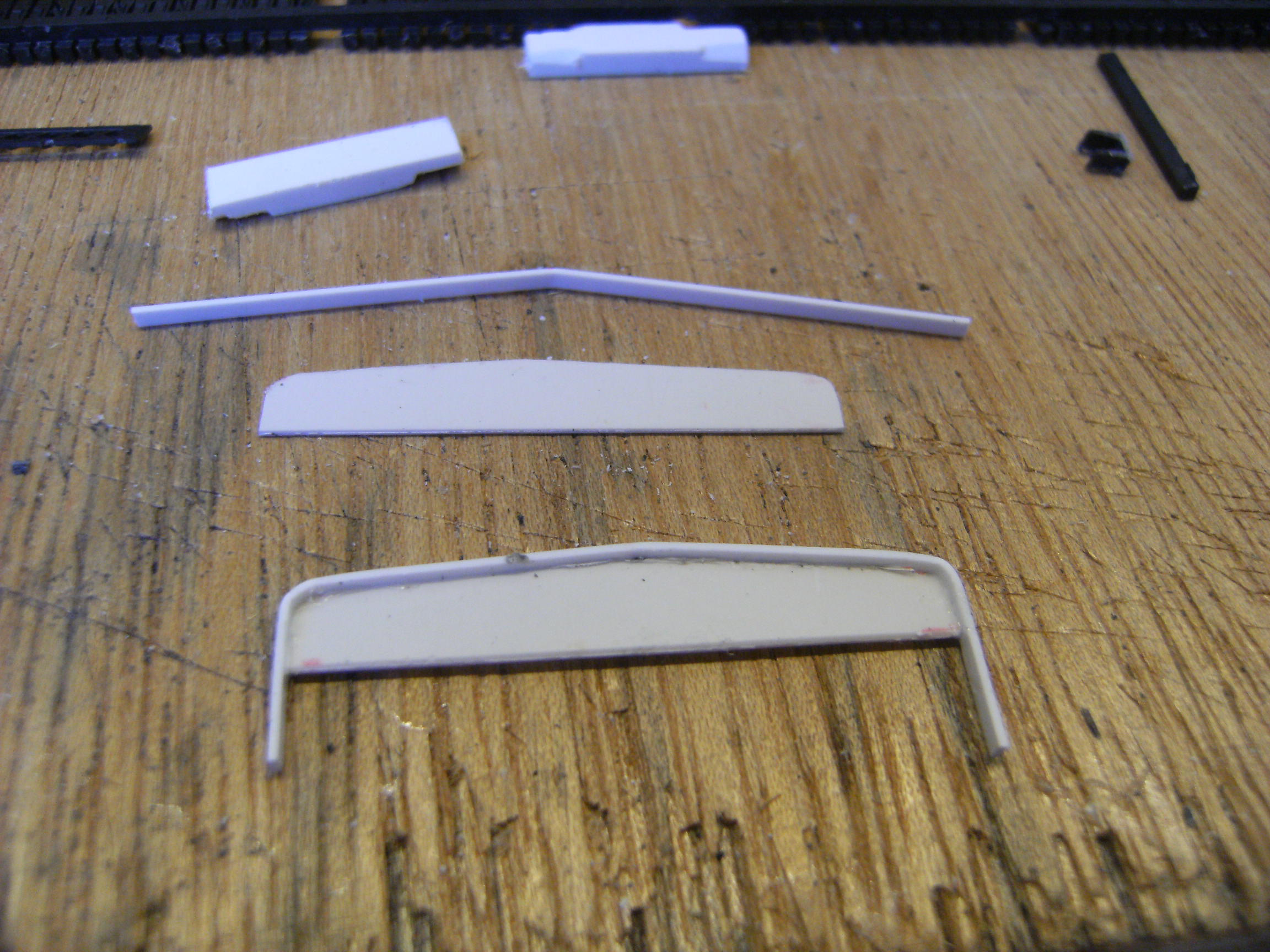

Aangepaste eindportalen

• Zaak de bovenste helft van het vakwerk van elk eindportaal
• Maak twee afgeronde panelen van styreen strip

Samenstellen

• Plaats de draagbalken op een vlak werkblad

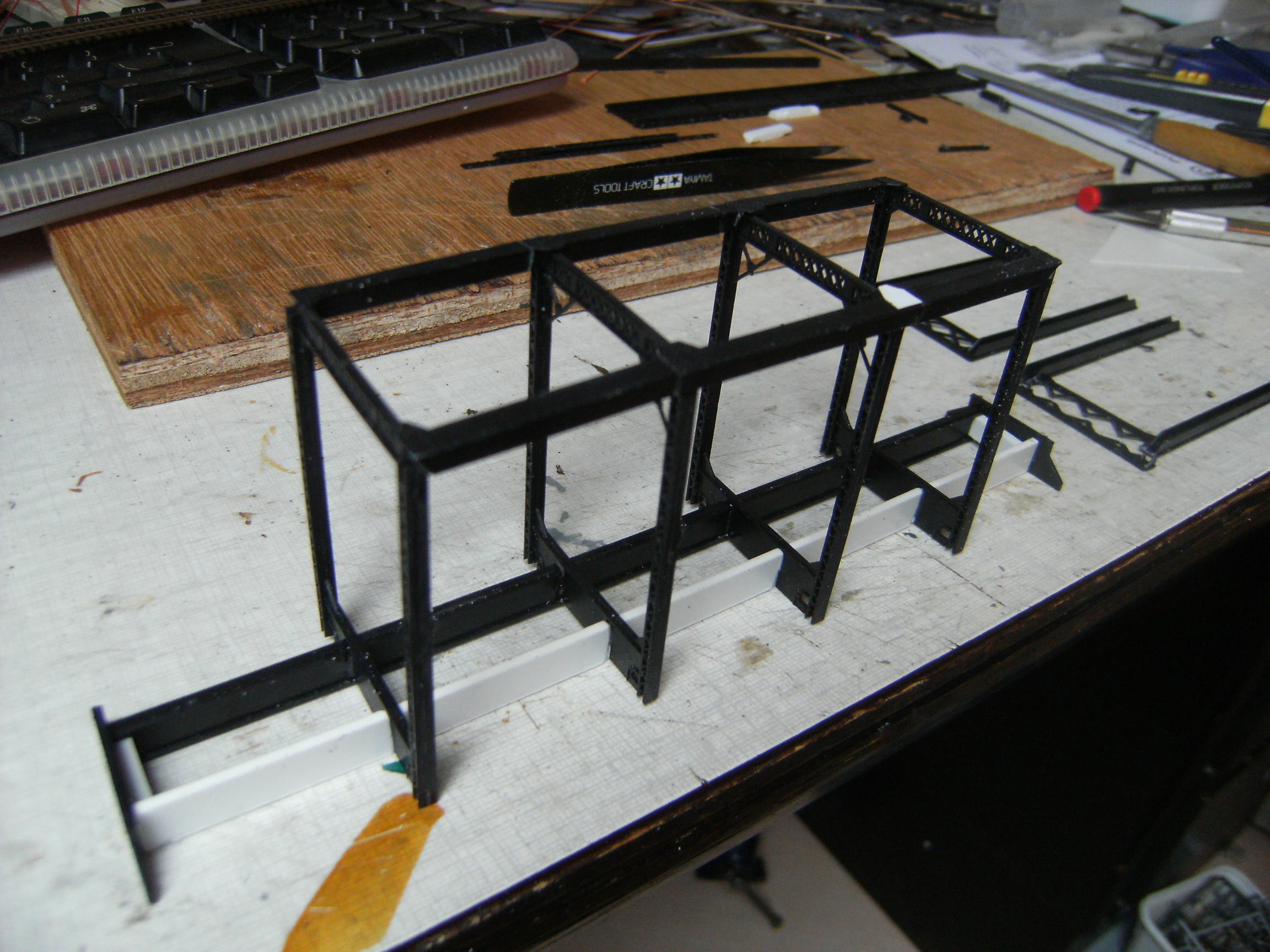

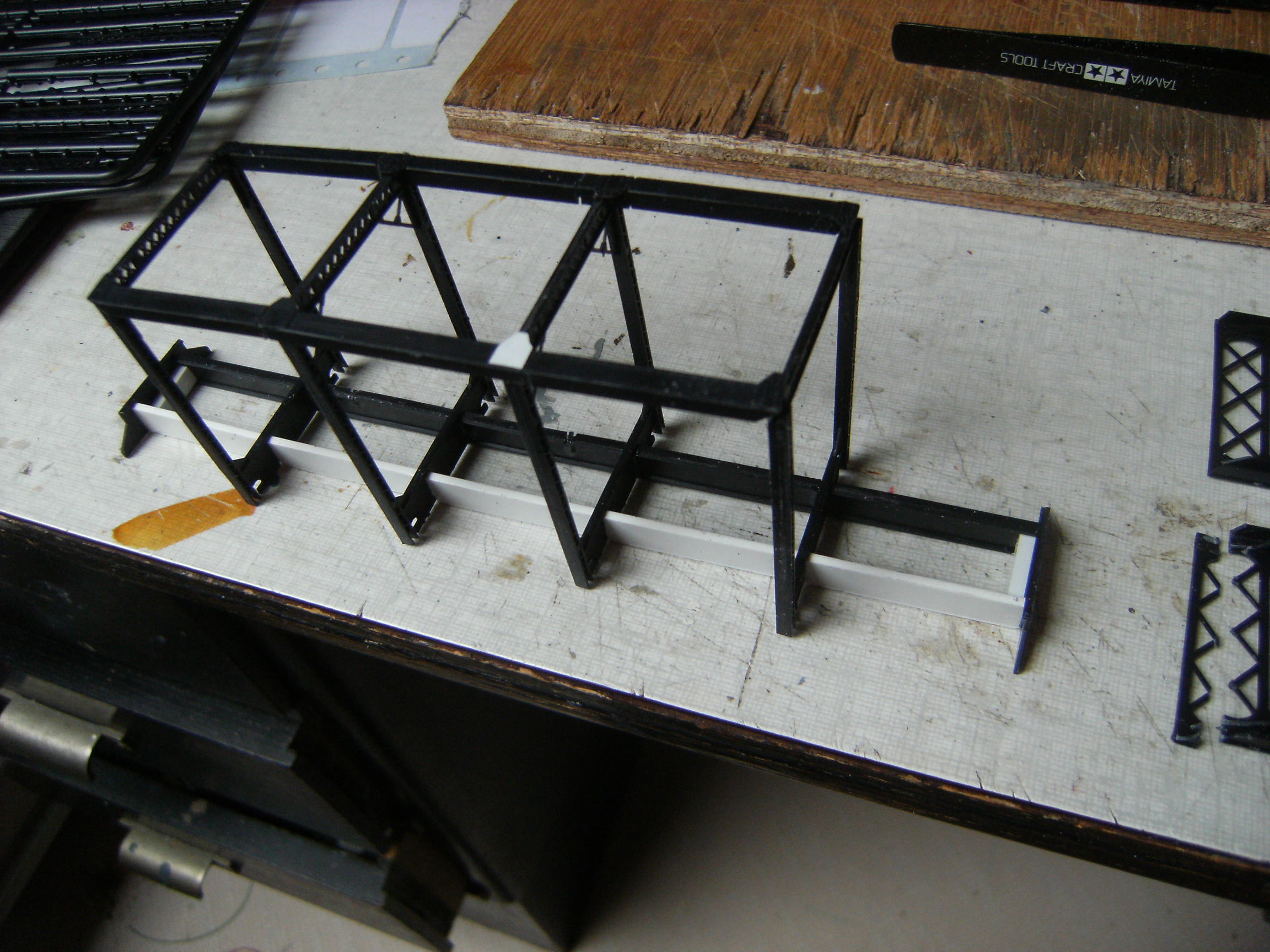

• Lijm de 4 spanten vast, controleer dat alles haaks is
• Plaats het bielzendek

• Plaats de eindportalen en lijm ze vast

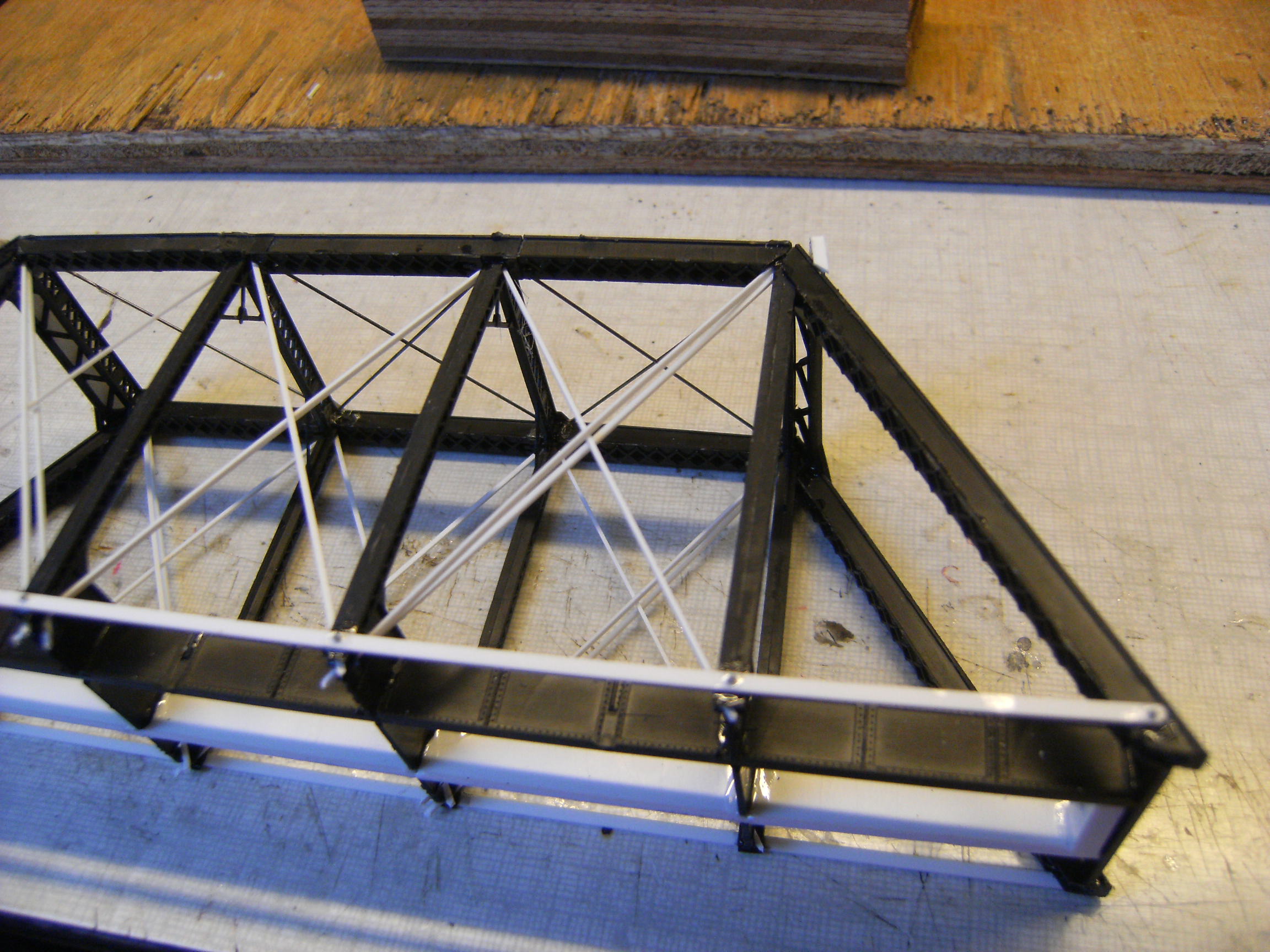

• Leg de brug op z’n kant en plak de onderste trekstang en de diagonalen uit dunne styreen strip
• Keer de brug om en voltooi de andere zijde

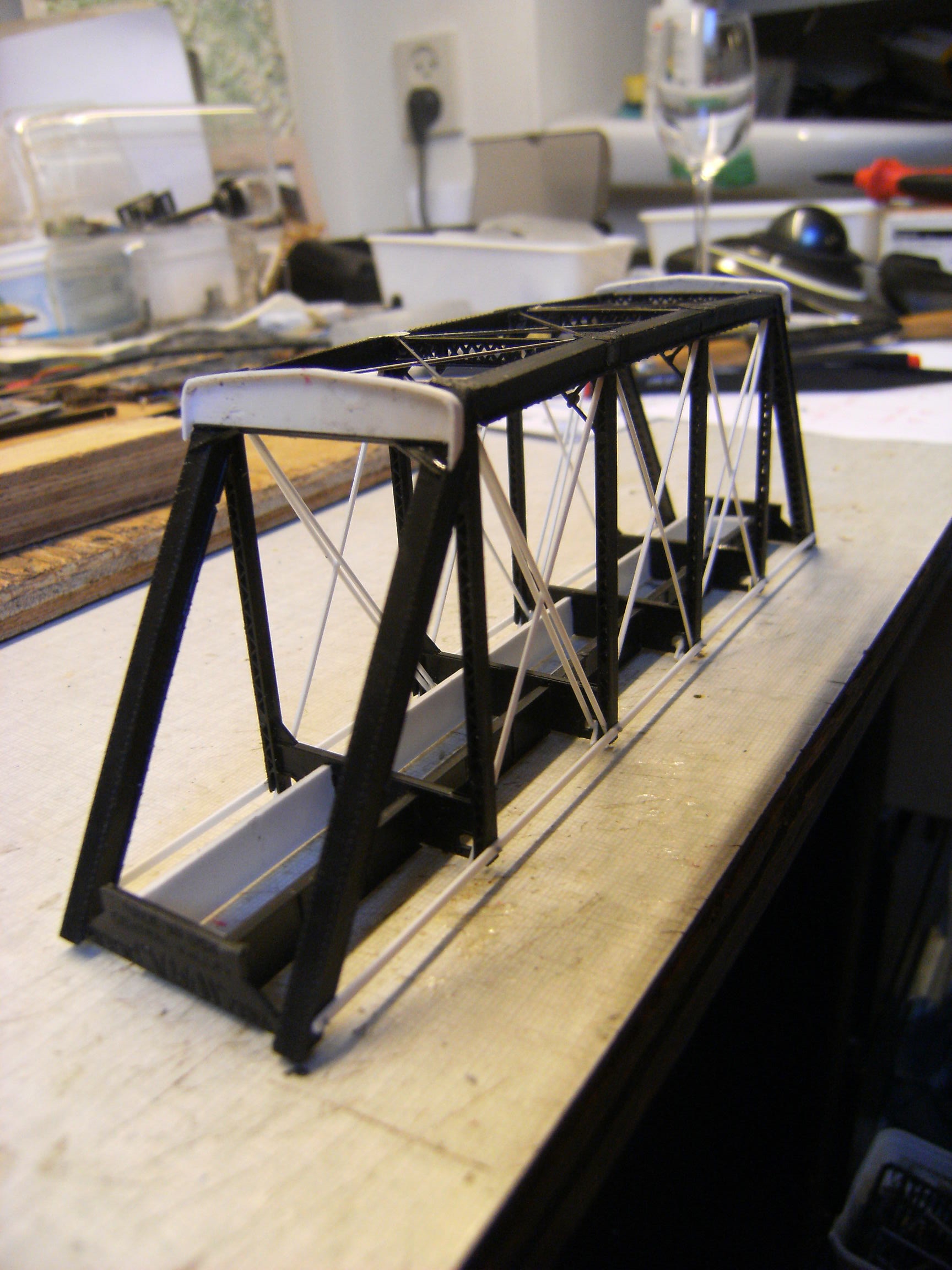

Schilderen

• Spuit met een airbrush een primer op de hale brug
• Laat goed drogen

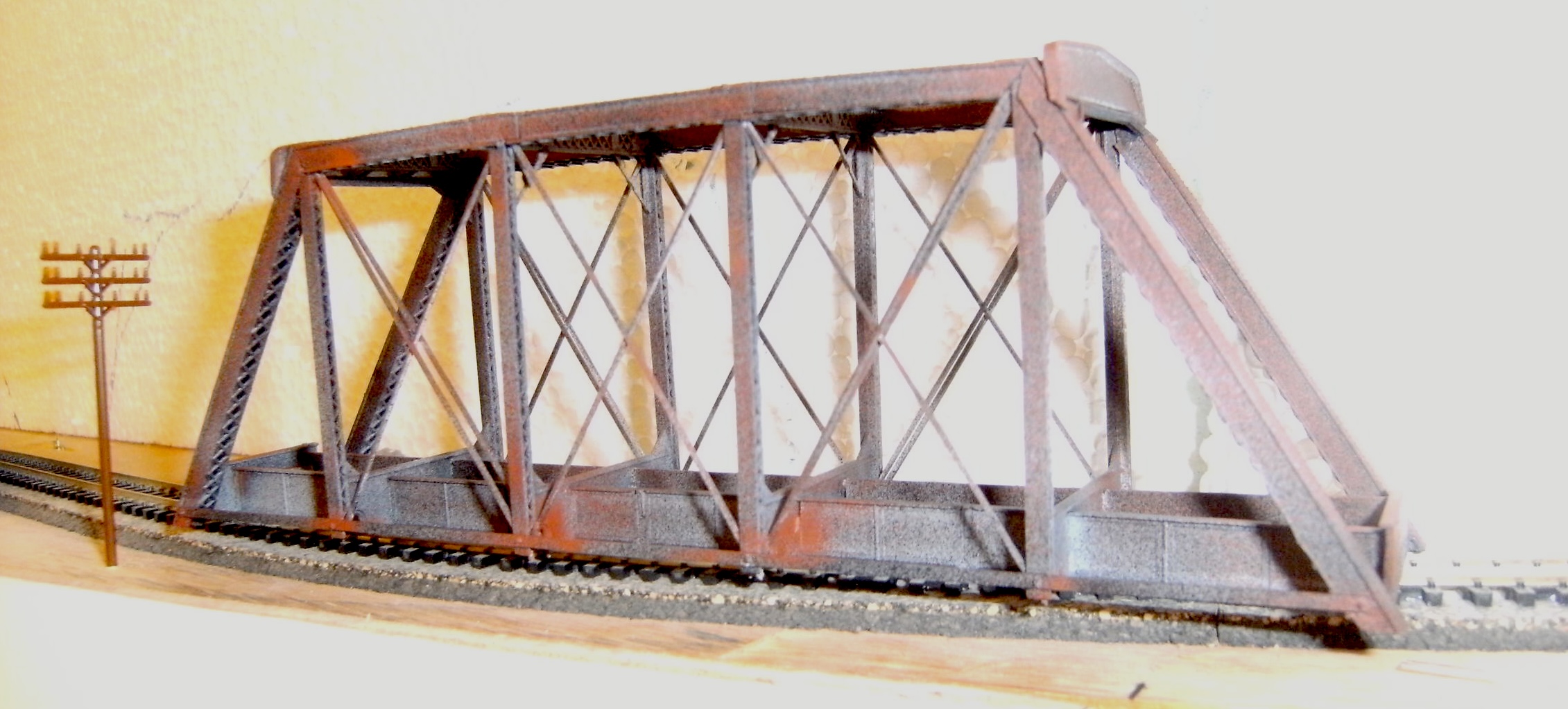

• Spuit met matgrijs en roestbruin waar je roest verwacht: horizontale delen, klinknagels, overal!

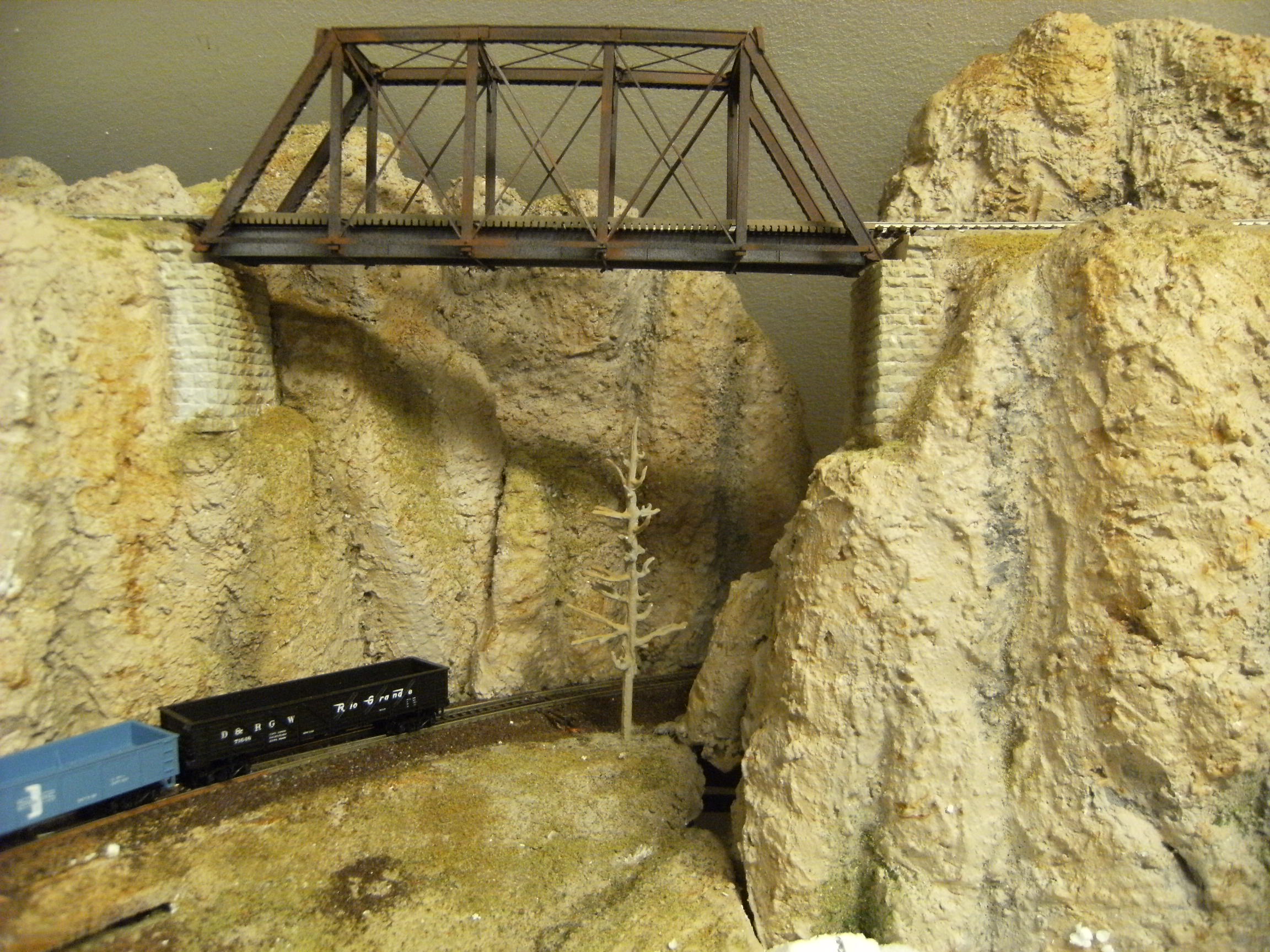

• Plaats de brug op je baan
• Lijm er low-profile flexrails op (check de breedte met een mal)
